Produktdetails:
|
| Präzisionsbewertung: | IT6 | Dichtungs-Art: | Versiegelt |
|---|---|---|---|
| Innerer Durchmesser: | 25 | 80 Millimeter | Außendurchmesser: | 90 | 300 Millimeter |
| Breite: | 50 | 112mm | Härte HRC: | 58 | 62 |
| Drehmomentstrecke: | 276 | 1830 N.m | ||
| Hervorheben: | IT6 laufen frei Flexo-Druckmaschinen-Teile,80mm laufen Flexo-Druckmaschinen-Teile frei,IT6 laufen eine Weisenkupplung frei |
||

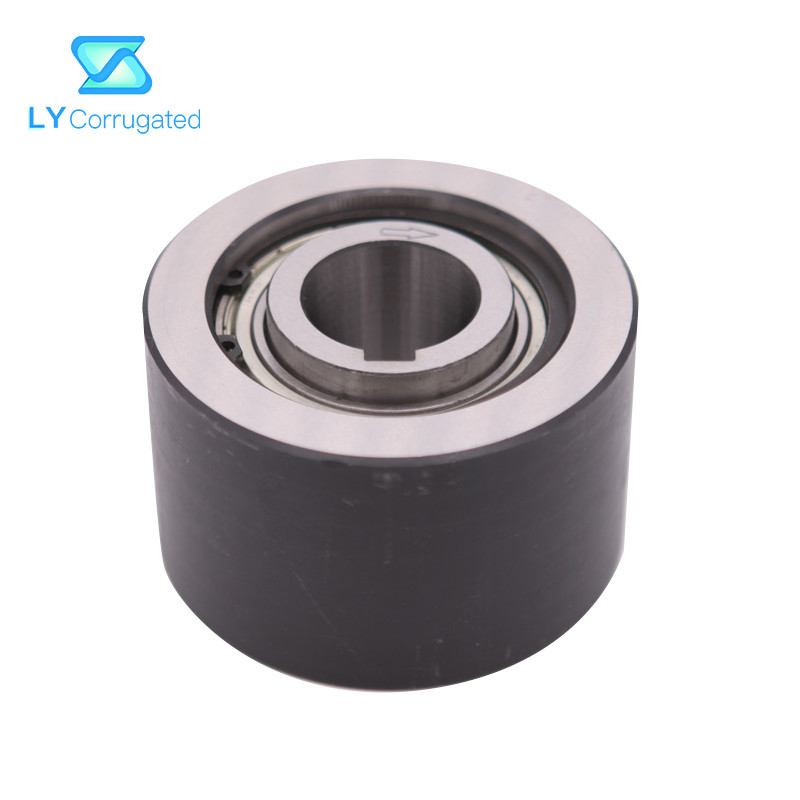

Die Flexo-Druckmaschinen-Teile laufen Weisen-das Tragen der Nocken-Kupplungs-Rollen-eine frei
Produkt-Parameter:
| Art |
Nominal Drehmoment [N·m] |
Überlauf Geschwindigkeiten [r/min] |
Maß in der Kontur |
Gewicht [Kilogramm] |
|||||||||||
|
Inner Rennen |
Äußer Rennen |
D [h7] |
D1 [h6] |
B | F | Nanometer | E | H |
d [h7] |
C | bn×tn | e | |||
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12×3.3 | 6,3 | 5,60 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14×3.8 | 3,8 | 9,69 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14×3.8 | 2,8 | 17,5 | |
Beschreibung:
1, Art CKZ-B ist Keilnart freiläuft, selbstständig, versiegelt und Tragen gestützt, unter Verwendung zwei Kugellager. Einheit ist das geliefertes Öl oder Fett, die entsprechend der Art geschmiert werden.
2, der Innenring wird zur Welle befestigt, hat der Außenring eine positive Toleranz h7, zum ein Einpress in der Wohnung zu H7 zu geben und es wird zur Bindung geschraubt.
3, diese Art umfangreiches verwendet in der Maschinerie der Verpackung, Drucken, Papierund so weiter machen, um Endanschlag oder den Überlauf in den Doppel-Antrieben zu verwirklichen.
